什么是安规电容?有什么作用?额定电压是多少?

JURCC

安规电容的概念相信很多人都知道,安规电容是指电容器失效后,不会导致电击,不危及人身安全的安全电容器。但具体安规电容起什么作用?有什么样的特点呢?特别明白的人不多,今天就来给大家普及一下安规电容相关的知识。



安规电容的特点与作用

1、安规电容的种类与作用。

安规电容主要为分X和Y安规电容,它的最大的特点就是保护电路的安全,就是这种电容器损坏、失效以后,电路不会危害到我们的人身安全。

2、安规电容可不可以取消不要?

安规电容既然失效也不会出现安全问题,是不是直接就能不要了,这样不就节省很多钱?这种想法是错误的,安规电容主要用于像开关电源这样的电路中,而这种电源一般都是需要强制过认证的,不然产品无法销售。安规起到电源滤波作用,分别对共模、差模干扰起滤波作用,如果没有这些电容,可能产品会出EMC方面的问题,无法通过相关认证。所以安规电容绝对不能节省掉。

3、X、Y安规电容在电路中如何使用?

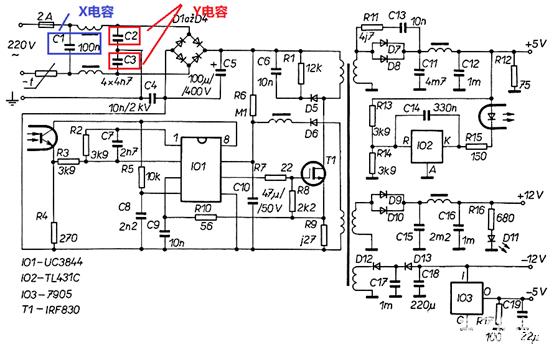

下面是一个经典的电路图,我们通过电路图详细为大家介绍X、Y安规电容的用法。

什么是安规电容?有什么作用?额定电压是多少?(图2)

安规电容用法电路图

我们家庭用的电,一般有三个线,也就是零线N,火线L,地线G。

X安规电容:用于零线与火线之间,如上图C1,它在电路中起到的作用就是差模滤波。

Y安规电容:用于零线与地线、火线与地线之间,如上图的C2 C3电容,它的作用是共模滤波。

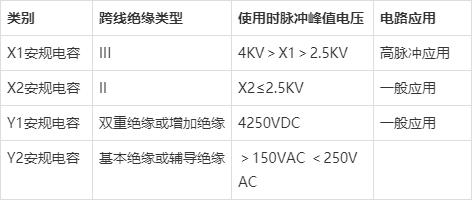

4、X、Y安规电容的区别。

什么是安规电容?有什么作用?额定电压是多少?(图3)

两者的容量差别很大,X电容容量很大,Y电容的容量就极小,一般X电容是uF级,Y电容是nF级。

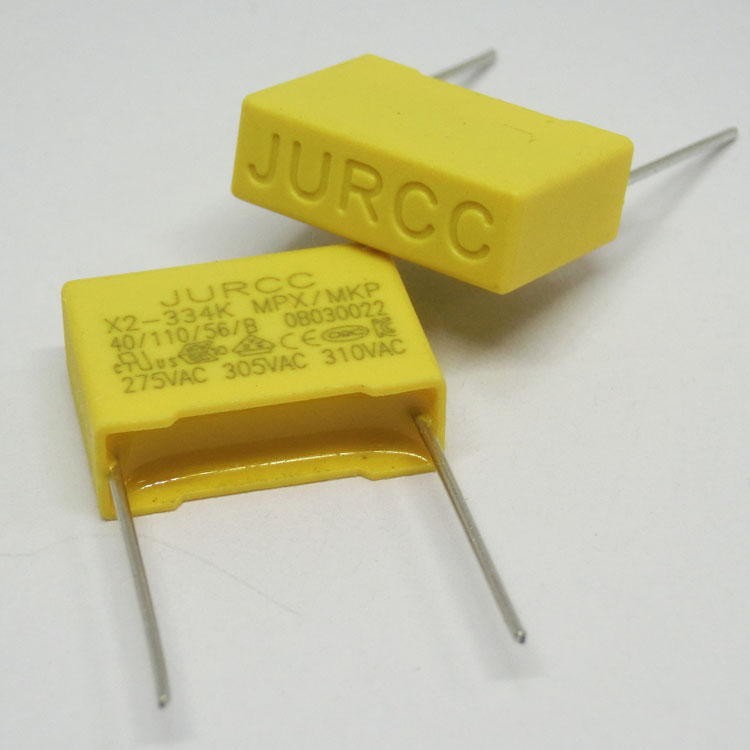

5、X2安规电容的额定电压

目前市面上的普通X2安规电容是275VAC,好的X2安规电容的额定电压已经变成310VAC/350VAC/380VAC。
